TECHNICKÉ
PARAMETRYTechnické parametry elektrických topných těles, které zde
uvádíme, jsou pouze základní a slouží jen pro orientaci. S
konkrétní aplikací zákazníkovi rádi pomůžeme a poradíme.
TVARY A PROVEDENÍ TOPNÝCH
TĚLES
Elektrické topné těleso je
nejčastěji sestaveno z jedné nebo více trubkových topných tyčí,
připojovacích prvků pro elektrické zapojení a hlavic nebo přírub
pro mechanické upevnění.
Topné tyče mohou mít kruhový průřez nebo plochooválný průřez.
Plášť topné tyče je tvořen kovovou trubkou definovaných rozměrů
z vhodného materiálu podle účelu použití. Tento kovový plášť
může být dále povrchově upravován tak, aby se zvýšila jeho
odolnost vůči okolnímu prostředí. Pro zlepšení převodu tepla u
těles pro ohřev vzduchu a plynů lze tato tělesa opatřit
žebrováním prováděném ovíjením ocelové pásky kolmo na topnou tyč.
Uvnitř kovové trubky topné tyče je v izolačním materiálu uložena
odporová topná spirála s vývodními kolíky nebo lanky. Trubka je
poté stěsněna a uzavřena takovým způsobem, aby její vnitřní
aktivní část byla dokonale chráněna proti vnějším vlivům
pracovního prostředí topného tělesa.
Topné tyče, jako základní
polotovar, je možné zpracovávat do mnoha nejrůznějších tvarů
vyhovujících požadavkům zákazníka a závislých na zařízení ve
kterém budou používány (až do maximálního pracovního tlaku 6,4
MPa).
Elektrické topné těleso je možné podle přání vybavit různými
typy hlavic nebo přírub pro mechanické upevnění při montáži do
zařízení. Pro připojení k elektrickému obvodu může být topné
těleso vybaveno vhodnými typy připojovacích prvků.
MONTÁŽNÍ A UPEVŇOVACÍ
PRVKY
Většina topných těles je
opatřena různými montážními a upevňovacími prvky, které umožňují
jejich řádné upevnění při montáži do zařízení, udržování správné
rozteče mezi jednotlivými tyčemi tělesa nebo slouží jako
podpůrný prvek proti pronášení topných tyčí u dlouhých těles
umístěných v provozu horizontálně.
Pro montáž do zařízení jsou tělesa opatřována různými typy
přírub, které jsou vyráběny buď jako výlisky či výseky z
ocelového a nerezového plechu nebo obrobené mosazné výkovky a
odlitky, nebo obrobené ocelové a mosazné profily kruhového nebo
šestihranného průžezu. Takto vyrobené příruby lze dále povrchově
upravovat pokovováním, např. niklováním.
Topné tyče jsou do přírub fixovány buď zalisováním, pájením,
kapilárním pájením nebo rozvařováním v ochranné atmosféře.
Příruby jsou kompletovány potřebným spojovacím materiálem (matky,
podložky, šrouby ...). Některé příruby se svorkovnicí lze
uzavřít vhodnými hlavicemi, které zajišťují požadované krytí v
daném provozním prostředí.

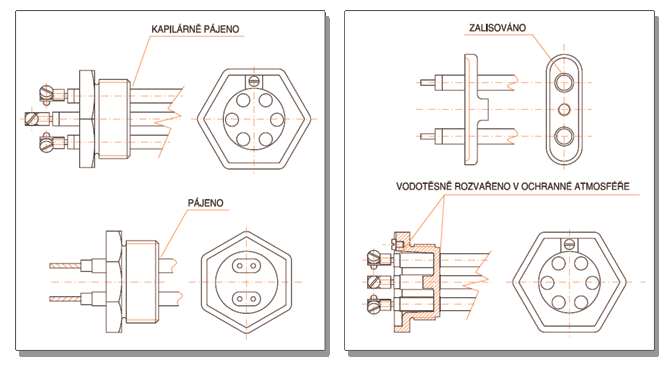

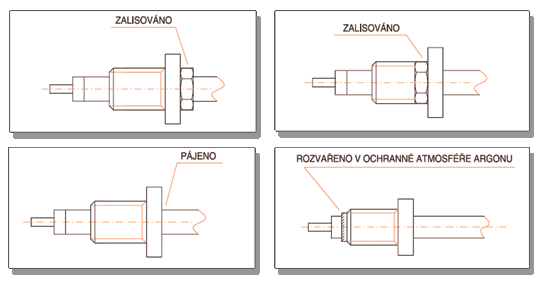

Nejtypičtější příklady používaných přírub (podle požadavku lze
topné těleso opatřit vhodnou přírubou):

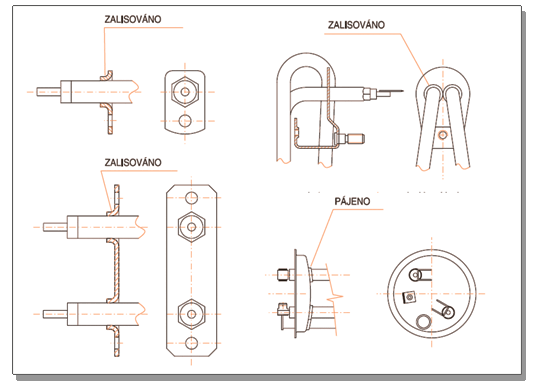

Příklady
přírub z plechových výlisků:
PŘIPOJOVACÍ PRVKY
Důležitou součástí každého topného tělesa jsou
připojovací prvky pro připojení k elektrickému obvodu. Jejich
vhodná volba korespondující s parametry topného tělesa a oblastí
jeho použití je nutná pro správné a bezpečné fungování tělesa
umístěného v konkrétním zařízení nebo prostředí.

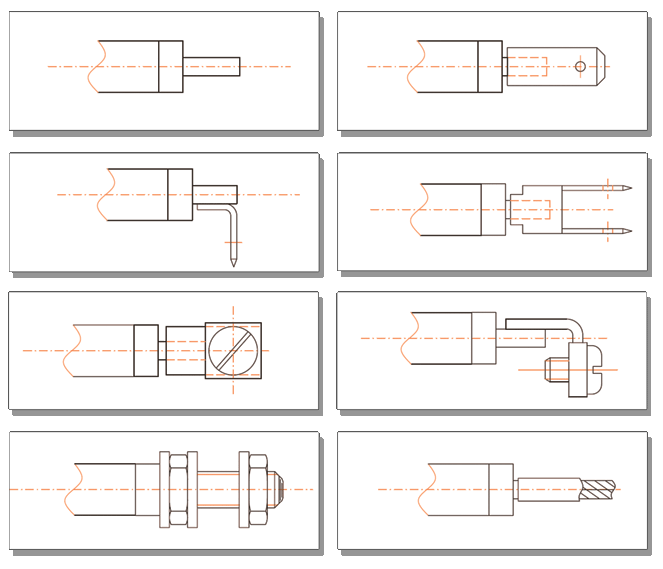

Nejběžnější
připojovací prvky u tyčí kruhového průřezu:
